管網疊壓供水設備真空抑制器詳解
瀏覽次數： 更新時間：2017/3/8 9:49:18

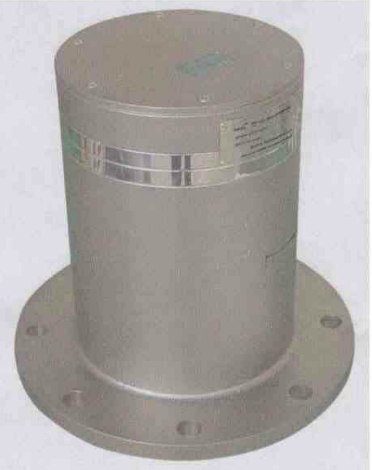

真空抑制器，又叫真空補償器，是無負壓變頻供水設備的重要部件，它安裝在設備的無負壓罐上，能夠消除設備水泵在進水口產生的真空，從而使設備的進水口沒有負壓產生使設備能夠直接串接在市政管網上直接供水。
一種唇型雙密封真空抑制器,它解決了已有的真空抑制器密封不嚴,低壓漏水問題。

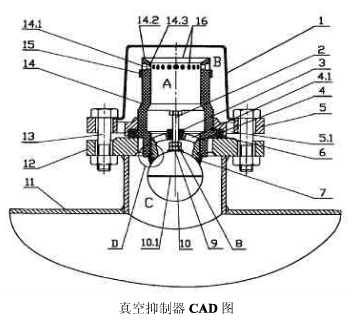

它是在法蘭的中心孔通過螺紋與套筒結構體連接,套筒結構體內孔通過螺紋與吊桿支承座連接,吊桿支承座的上部設有通氣孔,吊桿支承座的中心安裝導向套,吊桿穿過導向套后與浮球相連,吊桿支承座的外側下部設有環形凹槽,唇型密封圈鑲嵌在該環形凹槽內,唇型密封圈的外側與套筒結構體下端的圓錐面相吻合,吊桿支承的下端內側呈與浮球相吻合的曲面帶；
唇型密封圈的內側有兩條與浮球相吻合的曲面帶。在套筒結構體的側壁上開有通氣孔,在套筒結構體的頂端開口及側壁通氣孔上蒙有空氣過濾膜。該唇型雙密封真空抑制器結構簡單,安裝方便,密封可靠,補氣靈敏。
